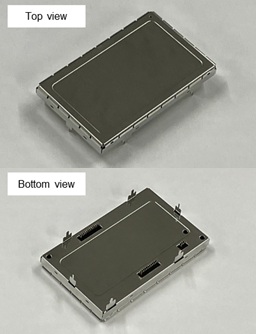

Complete Module (Thrush)
本製品は、ISDB-T規格に準拠した日本国内向けデジタルテレビ放送受信モジュールです。
コンプリートモデルであり、デジタルテレビ視聴に必要となる基本的な機能を内蔵しておりますので、
お客様の基板に搭載するだけで、スムーズにデジタルテレビ機能を組み込むことが可能です。
HDMIインターフェースに対応し、最大1080p／59.94fpsのフルHD映像出力(高品質な映像表示)が可能です。
また、RMP(ソフトウェアCAS)を内蔵しており、お客様側でRMPメーカーIDをご準備いただく必要はありません。
接続するアンテナの本数に合わせて、2種類の製品を用意しており、お客様のシステムに合わせたモジュールを選ぶことが可能です。
－4diver(4アンテナ版) : Thrush-High
－2diver(2アンテナ版) : Thrush
本モジュールの制御は、UARTの通信を使用して行います。
*開発の際に使用するUARTの通信仕様書は開発開始時に提供いたします。
製品仕様
- ハードウェア仕様
- 外形寸法：91.4mm x 56.4mm
コネクタピン：8ピン、24ピン、26ピン
ピンピッチ：1.27mm
入力電源電圧：3.3V、1.8V、1.5V、1.125V、1.0V (計5系統)
動作保証範囲：-40 ～ 85℃
RFアンテナ入力：Thrush/2アンテナ、Thrush-High/4アンテナ
外部インターフェース
－HDMI(映像／音声出力)
－UART(モジュール制御)
－モジュールReset端子
－モジュール電源 Enable端子 x 2
- 出力解像度
- フルHD : 1920 x 1080 (1080p)
HD : 1280 x 720 (720p)
SD : 720 x 480 (480p) - システム構成
- お客様の基板に搭載されたソケットに、Thrush/Thrush-Highモジュールのコネクタピンの実装を行います。
お客様側のメインSoCからUARTの通信をもとに、各種DTV機能を実行可能です。
製品の主要機能
- アンテナ設定
- 2diver製品のThrushはアンテナ2本とも、Foreground固定となります。
4diver製品のThrush-Highでは、製品に接続する各アンテナ毎にForeground、Backgroundのアンテナの役割を設定可能です。
また、受信信号の強度により、Foreground、Backgroundを自動的に切り替える設定もございます。
設定は、UART経由のコマンドで変更可能です。 - 1セグ/12セグ切り替え
- ビデオ再生は、1セグメント固定、12セグメント固定、シームレス自動切換え(信号の強度に応じて自動切換)を設定可能です。
このセグメント設定、シームレス自動切換えの閾値もUART経由でのコマンドで設定可能です。 - 自動放送局サーチ
- 車両の移動により受信しているテレビの信号強度が下がり、視聴中の番組を再生できなくなった場合に、
自動的に中継局または系列局を探し出して再選局を実施します。 - バックサーチ
- *4diver製品のThrush-Highでの機能です。
Backgroundに設定されたアンテナを使って、現在視聴している番組の別の中継局／系列局を事前に探しておき、
信号強度が下がった際に、自動放送局サーチと比較して早く受信状況がよい放送局に切り替える仕組みです。 - 番組表（EPG）
- 放送局から送信されている番組情報のリストを表示する機能です。
アンテナがForegroundのみ場合には視聴中の放送局の番組情報を取得して表示いたします。
EPG updateを行うと、番組の視聴を止めて、プリセットリスト上の各放送局の番組情報を取得して更新することができます。
*アンテナがBackgorndの設定になっている場合には、バックスキャンが使用できます。 - バックスキャン
- *4diver製品のThrush-Highでの機能です。
Backgroundに設定されたアンテナを使って、プリセットリストに登録されている放送局の番組情報を取得、番組表(EPG)を自動的に更新する機能です。
この機能は、テレビを視聴しながら自動的に番組表を更新することができます。
- BMLブラウザ
- 放送局から送付されているデータ放送を表示する機能です。
Thrush/Thrush-Highの内部にBMLブラウザ自体を保有しており、UART通信を使用した制御で表示や選択ができます。 - 緊急放送（EWS）
- 放送局から発報された緊急放送を受信し、緊急情報のレベル毎に分けてホスト側へ通知して制御を促すことができます。
- 地域設定
- ユーザは自分の生活エリアと外出先エリアの両方のプリセットリストを作成して登録することができます。
- エリアデータベース
- *こちらは有料のオプション対応となります。
Host側から送信されたGPSの位置情報をもとに、内部的に保有しているプリセットリストの読み出しを行い、位置情報が変わる度に自動でプリセットリストを更新をする機能です。
