SWAN（SWAN4S / SWAN4）

ISDB-T規格に準拠した日本国内デジタルテレビ放送を受信するモジュールで、2種類の製品ラインナップ(SWAN4、SWAN4S)がございます。SWAN4SはRMPとMulti2を内蔵しており、お客様システムにおけるメインSoCのCPU負荷を軽減し、お客様のRMPメーカーIDも不要となります。SWAN4は、お客様のRMPメーカーを使用して、モジュールが受信したTS fileをBackend側(お客様システム側）に送信します。
Backend側 (お客様システム側）で必要となるDTV用のSW提供にも対応します。
　　*お客様の要求事項に応じて、カスタム対応となる場合もございます。

■製品仕様
　-外形寸法：81mm x 46mm
　-コネクタ ピン：12ピン、24ピン
　-ピンピッチ：1.27mm
　-入力電源電圧：3.3V
　-動作保証温度範囲：-40 ～ 85℃
　-RFアンテナ入力：4アンテナ
　-フルセグ受信性能(シングル入力)：Max -82dBm, Typ -85dBm
　　*条件：弊社評価ボード、Ta＝25℃ 。

■外部インターフェイス
　-USB2.0（MPEG2-TSストリームx2の出力、モジュール制御）
　　*USB 2.0以外のインターフェイスに関しても、カスタム検討可
　-モジュールRESET端子
　-モジュール電源Enable端子

■DTV Software(Lake-Q)必要要件
　-サポートOS：Linux、Android
　-CPU：2GHz以上
　-RAM：1G Byte以上
　-ROM：50M Byte以上
　　*上記はフル機能を想定したシステム要件です。
　　　機能を制限する場合には、システム要件を緩和できます。

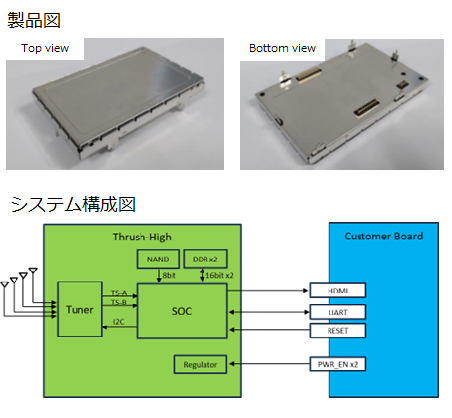

Thrush / Thrush-High

ISDB-T規格に準拠した日本国内デジタルテレビ放送を受信するモジュールです。
HDMIインターフェイスに対応しており、最大でHD解像度(1080p／59.94fps)の出力が可能です。
RMP(ソフトウェアCAS)を内蔵しており、お客様側で、RMPメーカーIDの準備が不要です。
DTVの基本的な機能を有しており、お客様の基板に搭載頂くことでDTV視聴が可能です。
その為、デジタルテレビ機能の開発に関するお客様の開発リソースを軽減することができます。

■製品仕様
　-外形寸法： 91.4mm x 56.4mm
　-コネクタピン：8 ピン、24 ピン、26 ピン
　-ピンピッチ：1.27mm

　-入力電源電圧：3.3V、1.8V、1.5V、1.125V、1.0V (計5系統）
　-動作保証温度範囲：-40 ～ 85℃
　-RFアンテナ入力：Thrush : 2アンテナ
　　　　　　　　　　Thrush-High : 4アンテナ
　-フルセグ受信性能 （シングル入力）
　　・Thrush：Max -80.5dBm、Typ -84.5dBm
　　・Thrush-High：Max -82dBm、Typ -85dBm
　　　 *弊社評価ボード、Ta = 25℃ 等の条件／環境となります。

■外部インターフェイス
　・HDMI（画音出力）
　・UART(モジュール制御）
　・モジュールRESET端子
　・モジュール電源Enable端子x2

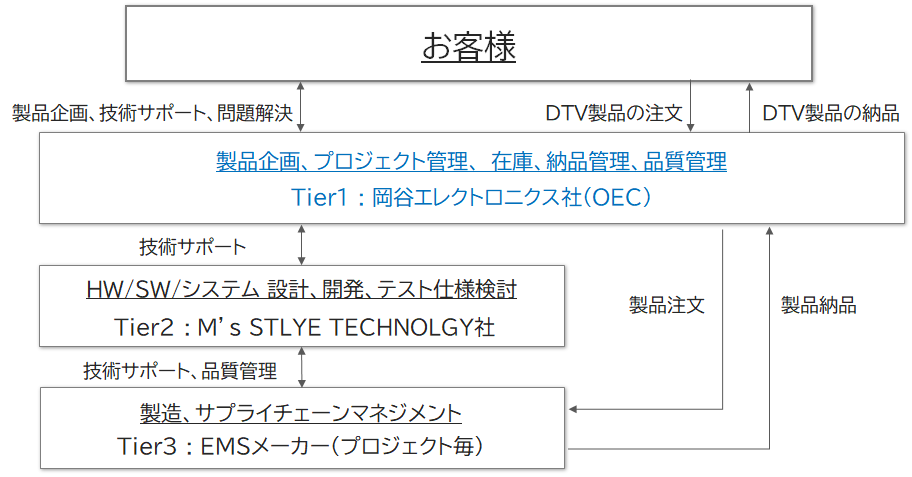

岡谷エレクトロニクスのビジネスサポートモデル

岡谷エレクトロニクスのDTV開発・評価サポート

岡谷エレクトロニクスでは、DTVの機能の開発・検証に必要な機材を多く保有しており、お客様環境での動作検証・挙動に関わるパラメータ設定等のサポートを行い、開発及び評価の工数削減を実現します。

■保有機材
　-営電製　　 MSH3000A　5台
　-営電製　　 MSD5000A　1台
　-Dektec製　DTU-215　　1台
　-Dektec製　DTU-315　　1台


■サポ―ト実績例
　-お客様環境での性能（感度）測定（恒温槽、電波暗室も利用可）
　-テスト検証用TSファイルを使ったお客様環境での動作確認
　-お客様環境での製品性能向上パラメータ調整
　-お客様の実車評価に同行しDTV挙動に関するパラメータ最適値の調査
　-DTVモジュール搭載基板のグランドパターンの検討と提案
　-お客様の問い合わせに応じた技術資料の作成と及び説明
